Укладка теплого пола


Теплые полы и термостаты по очень хорошим ценам вы можете приобрести в нашем магазине

ТЕХНИЧЕСКИЕ ДАННЫЕ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ EKKOTEC

Тип
двухжильный (W), экранированный

Соединительный провод
1,5м;PVC; 3х1,5мм
Напряжение
220...230V 50Нz

Рабочая мощность
16 Вт/п.м.
Наружный диаметр
4...6 мм

Нагрев не более
70°С
Внутр.изоляция
двойная (жарост. PVC и тефлон)

Электро-/магнитное поле
нет/нет
Экран
медь, 65% поверхности

Окружающая t° при монтаже
не ниже -10°С
Наружная оболочка
жаростойкий PVC

Диаметр изгиба
не менее 5 см



Миним. срок эксплуатации
70 лет

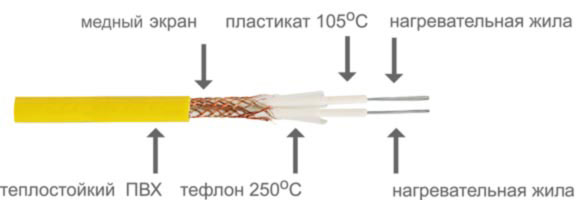

Иллеон-Строй. Теплый пол. Разрез нагревательного кабеля

Иллеон-Строй. Теплый пол. Внешний вид

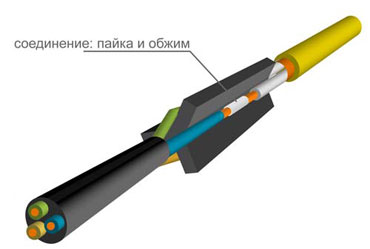

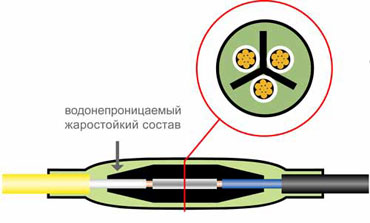

Иллеон-Строй. Теплый пол. Разрез нагревательного кабеляИллеон-Строй. Теплый пол. Разрез нагревательного кабеля
ЭКОНОМИЧНОСТЬ


Экономичность достигается:

- естественными физическими свойствами бетонной стяжки;
- применением автоматических регуляторов температуры;
- квалифицированной установкой теплоизоляциционного слоя;
- особыми сплавами, которые сокращают потребление электроэнергии на 27%;
- грамотной эксплуатацией относительно внешних / внутренних климатических факторов;
- материалами чистового покрытия.

Совокупность всех мер может дать экономию в размере 80-85% от заявленной потребляемой электрической мощности (кВт/час) одной секции кабельного отопления.
Программируемые регуляторы температуры увеличивают экономию.

ТЕОРИЯ

Все марки Ekkotec имеют одинаковую погонную производительность. Чем плотнее он уложен, тем выше температура обогреваемого объекта. Поэтому разные системы кабельного обогрева - например, теплые полы, антиобледенение - различаются между собой частотой раскладки.

При расчете обогреваемой площади учитывается, что нагревательный трос укладывается на поверхность, свободную от мебели, бытовой техники.

Расчет необходимой длины производится по формуле: длина = oбогреваемая площадь х 100 / шаг раскладки. Соответственно шаг раскладки вычисляется по формуле: обогреваемая площадь х 100 / длина кабеля.

Погонная производительность Ekkotec находится в пределах 12,5-13 ккал/п.м. Максимальный шаг раскладки 17,5 см. В антиобледенительных системах 5-7,5 см.

Пример: Подобрать необходимую секцию отопления для функции "теплый пол" на обогреваемую площадь 7 кв.м для кухни городского дома.
В городских домах для этой функции шаг раскладки не более 17,5 см. Требуется шнур длиной около 40 м (7х100/17,5). Подбираем секцию соответствующей длины.

Пример: Расcчитать необходимую длину кабеля для антиобледенительной системы на площади 50 кв.м.

Шаг раскладки в антиобледенительных системах 5 см. Длина кабеля 1000 м (50х100/5). Подбираются несколько равных секций общей длиной 1000 м. Соединение между ними - параллельное.

МОНТАЖ

Подключение должно производиться квалифицированным электриком. Запрещается удлинять, укорачивать, растягивать, подвергать механическому напряжению, разбирать соединительную муфту. Запрещена его работа в неразмотанном виде. Он должен быть заземлен в соответствии с правилами ПУЭ и СНиП.

Установка в бетонном полу:

Иллеон-Строй. Теплый пол

- нагревательный кабель Ekkotec при помощи специальной монтажной ленты равномерно раскладывается по поверхности, обходя инженерные коммуникации, участки для мебели;

- линии не должны пересекаться друг с другом;

- шаг раскладки не более 17,5 см;

- соединение двух и более нагревательных секций между собой - параллельное;

- кабель укладывается на твердое, ровное, сухое, очищенное от мусора, острых предметов основание;

- после монтажа, а так же после заливки бетона замерить R(Ω), сравнить с указанным на маркировке;

- сохраните бирку, выполните схему укладки с указанием типа кабеля, его мощности, мест расположения муфт, выносного датчика температуры;

- перед бетонированием покрыть пол и кабель грунтовкой для бетонных поверхностей;

- при заливке бетона избегать образования воздушных карманов вокруг кабеля из-за риска возможного перегрева и его повреждения. Бетон не должен содержать камней.

Высота стяжки 3-5см;
- не включать до полного затвердевания бетона (28 суток);
- нагревательный кабель должен управляться терморегулятором;
- выносной датчик температуры терморегулятора в целях его легкой замены должен полностью помещаться в канале, предотвращающем замуровывание датчика, попадание на него воды. Датчик температуры расположить между линиями кабеля.




Иллеон-Строй. Теплый пол. Схема

Иллеон-Строй. Теплый пол

Иллеон-Строй. Теплый пол

Иллеон-Строй. Теплый пол. Кабель ekkotec

К сведению:

Сквозняки, плохая теплоизоляция помещения, ковровые покрытия, а так же изменение напряжения в эл.сети заметно влияют на результаты работы.
